現場の負担を減らす金型設計｜トラブル抑制とメンテナンス性

1. 金型ライフサイクルの長期化とトータルコストの最適化

プレス金型の価値は、製作時のコストだけでなく、量産開始後のメンテナンス頻度や突発的な停止リスク、そして最終的な総生産数を含めたトータルコストで決まります。

特に順送プレス加工においては、金型が止まることはライン全体の停止を意味します。当社では、設計段階から「長期間、安定して、かつ現場で管理しやすいこと」を最優先事項として掲げています。初めてお取引をさせていただくお客様からも「トラブルがなくスムーズに流れる」という評価を多くいただけるのは、こうした設計思想に基づいた作り込みがあるからです。

2. 金型寿命を低下させる主な原因

金型の寿命を短縮させ、現場でのトラブルを招く要因は主に以下の点に集約されます。

• 高面圧による局所的な摩耗： 特定の工程に負荷が集中し、型材が早期に摩耗する現象。

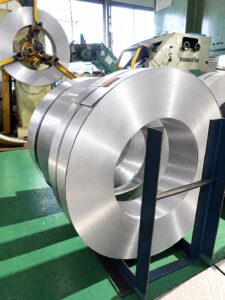

• 材料との相性による焼付き・かじり： アルミやステンレス等の粘りがある材質で顕著に発生。
• 当たりの偏りによる負荷集中： 金型内の荷重バランスが崩れることで発生する局所的な損傷。
• 保全性の低い構造： わずかな微調整のために金型全体を分解しなければならない構造的欠陥。

3. 安定稼働を支える負荷分散レイアウト設計

金型の安定稼働を支える土台となるのが工程レイアウトです。特定の工程に過度な成形負荷を集中させず、材料がスムーズに流れるレイアウトを構築することで、金型各部にかかるストレスを効果的に分散させています。

長年の経験に基づき、材料の搬送挙動や加工時の歪みを緻密に計算した工程配置を行っています。無理のないレイアウト設計は、材料の詰まりや変形といったトラブルを未然に防ぎます。お客様の現場で「うまく流れている」というお声をいただけるのは、この設計段階での緻密な荷重配分があるからです。

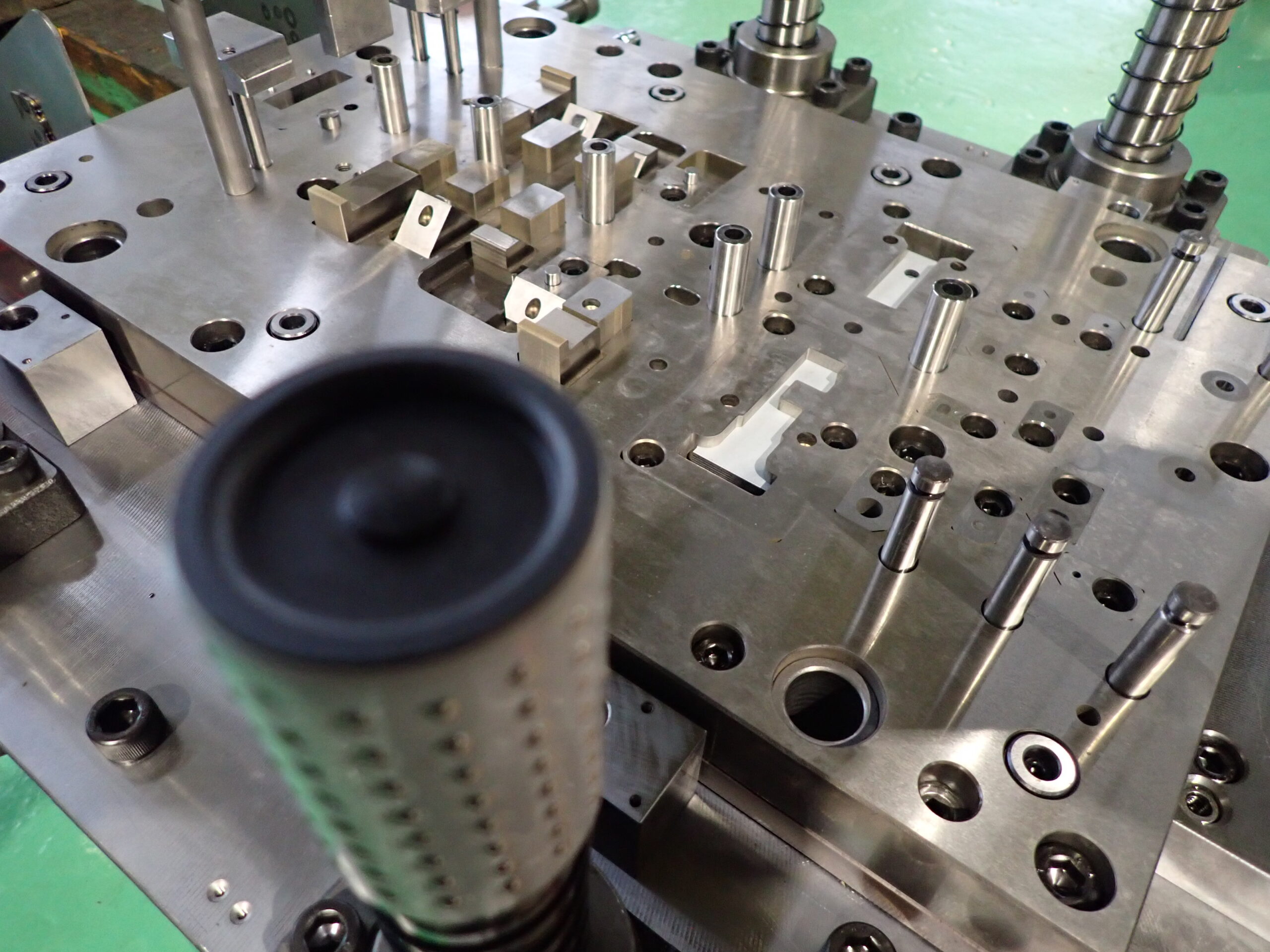

4. メンテナンス効率を追求した入れ子分割構造

当社の設計において、摩耗対策とは別の観点で重視しているのが「メンテナンスのしやすさ」です。量産現場では日々の点検や微調整が欠かせませんが、その作業負荷を軽減するために独自の入れ子分割構造を採用しています。

これは、金型全体を大きく分解することなく、調整や確認が必要な箇所に最小限の手間で手が届くようにあえて入れ子にする手法です。現場での「ちょっとした調整」が短時間で完了するように設計することで、お客様の生産ラインの停止時間を最小化し、作業者の負担を大幅に削減することを目指しています。

5. 部品選定と表面処理による耐摩耗性の向上

高荷重下での焼き付きや摩耗を抑制するため、ワーク材に適した鋼材選定とコーティング処理を組み合わせます。金型の剛性を確保しつつ、摺動部への適切な対策を講じることで、突発的なトラブルを排除しています。

単に高価な素材を使うのではなく、摩耗のメカニズムを考慮した「適材適所」の部品配置を行うことが重要です。こうした細かな部品選定の積み重ねが、最終的なショット数の差となって現れ、長期的な安定稼働を可能にします。

6. よくある質問（FAQ）

7. まとめ：お客様の現場で「トラブルがない金型」を目指して

優れた金型とは、単に図面通りの製品を作るだけでなく、量産現場において「止まらない・管理しやすい」状態を維持できるものです。当社は、現場視点に立ったレイアウト設計とメンテナンス構造を徹底し、これからもお客様の生産活動に確かな価値を提供し続けてまいります。
