A5052薄板カバー金型事例｜ドロー部亀裂・平面度改善
順送プレス金型
加工詳細
- 製品名
- COVER BOTTOM
- 材質
- A5052 アルミ
- 業界
- 家電業界、他
加工内容・特徴

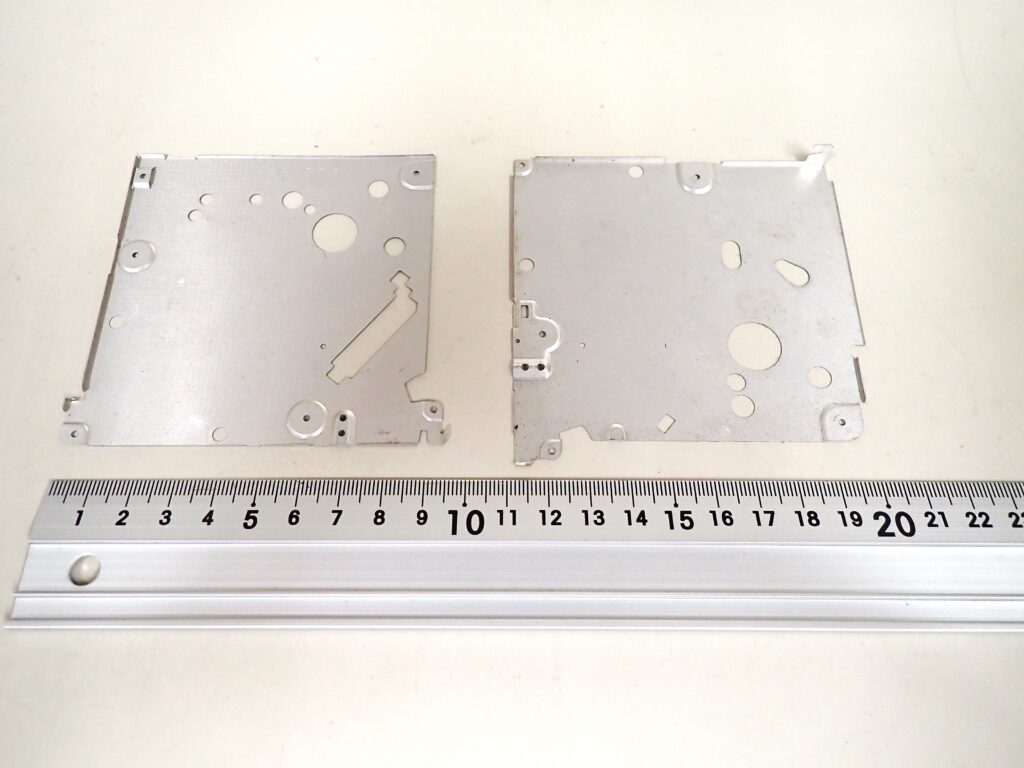

アルミ材 A5052、板厚t0.25mm を用いた薄板カバー部品「COVER BOTTOM」の順送プレス金型事例です。
製品サイズは 90mm×90mm。薄板アルミのため、ドロー成形部へのひずみ集中による亀裂と、抜き・成形後の反りによる平面度の確保が課題となりました。本件では、ドロー部の成形条件と工程全体のバランスを調整し、亀裂を抑えながら平面度の安定化を図りました。
目次
1. はじめに：薄板アルミにおけるドロー成形と平面度維持
本事例は、アルミ材A5052を使用した薄板カバー部品「COVER BOTTOM」の加工事例です。
板厚は t=0.25mm、製品サイズは 90mm×90mm。複数の穴形状や切り欠き、部分的なドロー形状を持つ薄板部品です。
A5052は軽量で耐食性に優れ、カバー部品などに使用されるアルミ材ですが、今回のような薄板では、成形時のわずかな荷重差や材料の流れ方が、亀裂や反りとして現れやすくなります。
特に本製品では、ドロー部を成形しながら、製品全体の平面度も維持する必要がありました。
そのため、順送プレス金型内での成形順序や当たり方を調整し、薄板アルミに無理な負荷が集中しない条件づくりを進めました。
2. A5052薄板カバーの製品概要
| 項目 | 内容 |
|---|---|
| 製品名 | COVER BOTTOM |
| 材質 | A5052 |
| 板厚 | t=0.25mm |
| 製品サイズ | 90mm×90mm |
| 成形方式 | 順送プレス金型 |
| 形状特徴 | 薄板、複数穴、切り欠き、部分ドロー形状 |
| 重点管理 | ドロー部の亀裂、平面度、反り、形状安定 |
本製品は、薄いアルミ板に複数の穴や切り欠き、ドロー形状を設けたカバー部品です。
製品面積に対して板厚が薄いため、局所的な成形だけでなく、抜きやドロー成形による応力の影響が製品全体に及びやすく、平面度を安定させることが重要でした。
3. ドロー部の亀裂と平面度の課題：歪みの集中と反りの発生
■ ドロー部での亀裂
薄板のA5052にドロー成形を行う際、コーナー部や形状変化の大きい箇所にひずみが集中し、亀裂が発生しやすい状態でした。
ドロー部を一度に強く成形すると、材料の伸びが追いつかず、局所的な板厚減少や亀裂につながります。
一方で、成形を弱くしすぎると、必要な形状や寸法を得られません。
そのため、材料の流れを妨げず、必要な形状まで無理なく成形する条件調整が課題となりました。
■ 薄板による反りと平面度のばらつき
板厚がt0.25mmと薄いため、抜き加工やドロー成形によるわずかな応力差でも、製品全体に反りやねじれが出やすくなります。
特に90mm角の比較的広い平面を持つ部品では、部分的な成形の影響が平面部にも及ぶため、ドロー形状を作りながら平面度を維持する必要がありました。
■ 亀裂対策と平面度の両立
ドロー部の亀裂を抑えるために材料を動きやすくすると、製品全体の形状が不安定になる場合があります。
反対に、平面度を優先して材料を強く押さえると、ドロー部への材料供給が不足し、亀裂が発生しやすくなります。
そのため、材料の流れを確保しながら、製品全体の反りを抑えるバランスを取ることが重要でした。
4. 順送プレス金型で行った対策：成形条件の調整と工程全体の負荷分散
3-1. ドロー部の成形条件を調整
亀裂の発生箇所と材料の伸び方を確認しながら、ドロー部の当たり方や追い込み量を調整しました。
一部に急激な負荷がかからないように成形の進め方を見直し、材料が無理なく形状へ追従できる状態を整えています。
これにより、ドロー部へのひずみ集中を抑え、亀裂の低減につなげました。
3-2. 成形工程の負荷バランスを見直し
ドロー部だけでなく、穴抜きや外形加工を含めた工程全体の負荷バランスを見直しました。
薄板部品では、各工程で発生するわずかな応力が積み重なり、最終的な反りにつながることがあります。
そのため、一つの工程だけを調整するのではなく、順送プレス金型全体で製品への負荷が偏らないようにしています。
3-3. 平面部への影響を抑える金型調整
ドロー成形時に平面部まで変形しないよう、金型内での押さえ方や当たり方を調整しました。
製品の広い平面部分を安定させながら、ドロー部に必要な材料の動きを確保することで、成形後の反りやねじれを抑えています。
3-4. 寸法と平面度を確認しながら微調整
薄板アルミ部品では、金型のわずかな調整が製品全体の形状に影響します。
そのため、ドロー部の形状だけで判断せず、製品全体の平面度や外形寸法も確認しながら、金型条件を細かく合わせ込みました。
一度だけ良品を作るのではなく、量産でも再現しやすい状態に整えることを重視しています。
5. 亀裂低減と平面度安定化の成果：量産再現性を意識した金型条件
- A5052 t0.25の薄板部品で、ドロー部の亀裂を抑制
- ドロー形状と製品全体の平面度を両立
- 成形工程の負荷を分散し、反り・ねじれを低減
- 90mm角の薄板カバー部品を安定して成形
- 薄板アルミ部品の量産を意識した金型条件を構築
6. 薄板アルミのドロー成形に関するFAQ：よくある質問と回答
Q1. 薄板アルミのドロー成形で亀裂が発生するのはなぜですか？
A. ドロー部のコーナーや形状変化の大きい箇所にひずみが集中し、材料の伸びが限界を超えると亀裂が発生します。
板厚が薄いほど、当たり方や追い込み量のわずかな違いが成形品質に影響するため、材料の流れを考慮した金型調整が重要です。
Q2. 薄板部品で平面度を確保するのが難しい理由は何ですか？
A. 抜き加工やドロー成形による応力が製品内に残り、反りやねじれとして現れやすいためです。
特に面積が広く板厚が薄い部品では、部分的な成形の影響が製品全体へ広がりやすくなります。
Q3. 亀裂対策と平面度は同時に改善できますか？
A. 形状や材質条件によりますが、ドロー部への材料の流れと平面部の押さえ方を調整することで、両立を図ることができます。
一部分だけを見るのではなく、順送プレス金型全体の工程バランスとして調整することが重要です。
Q4. A5052以外の薄板アルミ部品にも応用できますか？
A. はい。アルミ材の種類、板厚、製品形状に応じて、成形工程や金型条件を調整することで、同様の考え方を応用できます。
カバー部品やケース部品など、薄板アルミのドロー形状と平面度が求められる製品にも応用しやすい内容です。
7. まとめ：材料の流れを確保し反りを抑える金型条件
本事例では、A5052、板厚t0.25mmのCOVER BOTTOMにおいて、ドロー部の亀裂対策と製品全体の平面度確保に取り組みました。
薄板アルミは、局所的な成形負荷や抜き加工による応力の影響を受けやすく、ドロー部だけを調整しても、製品全体の反りやねじれが残る場合があります。
そこで、ドロー部の当たり方や追い込み量に加えて、順送プレス金型内の工程配分と製品全体への負荷バランスを見直しました。
薄板アルミ部品では、亀裂を抑える材料の流れと、平面度を維持する金型条件をどのように両立させるかが重要になります。
「A5052」「アルミ薄板」「ドロー成形」「平面度」「カバー部品」「順送プレス金型」に関するご相談
薄板アルミのドロー形状と平面度の両立、量産での反り対策でお困りの際はお気軽にお問い合わせください。
